Pourquoi les tuyaux automobiles ont-ils besoin d’une structure ondulée ?
Un tuyau ne fonctionne pas toujours dans une position parfaitement fixe.
À l’intérieur d’un compartiment moteur automobile, les composants peuvent bouger en raison des vibrations, de la dilatation thermique, du mouvement du moteur et des changements des conditions de fonctionnement. Dans le même temps, l'espace d'installation disponible peut être limité.
Lorsqu’un tuyau doit s’adapter à ce mouvement sans créer de contraintes excessives sur les raccords, sa structure devient tout aussi importante que son matériau.

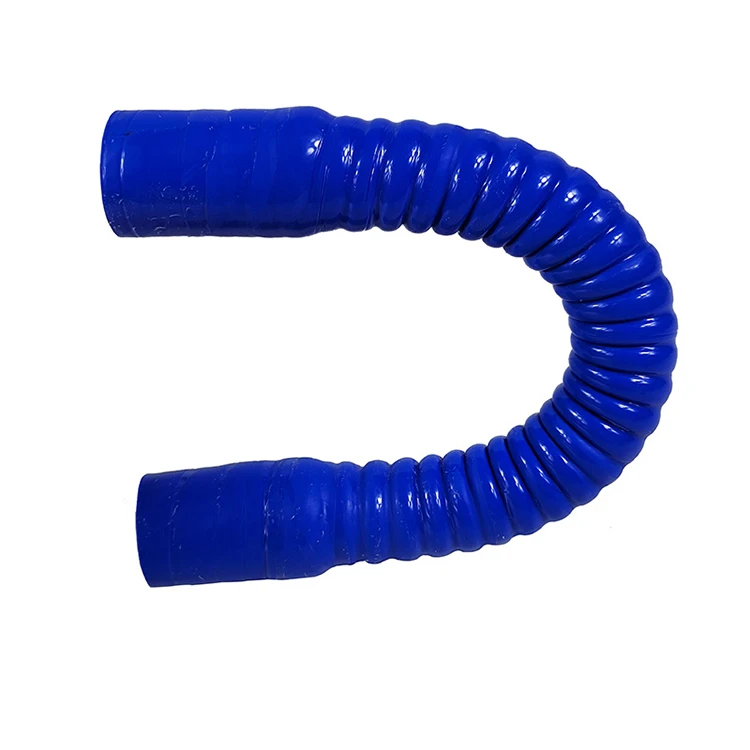

C'est une des raisons pour lesquelles unTuyau ondulé en siliconepeut être utile dans les applications automobiles.
La flexibilité ne concerne pas seulement le matériau
Quand on parle de tuyau flexible, on se concentre souvent sur le matériau.
Le silicone lui-même offre une bonne flexibilité, mais la géométrie du tuyau a également une influence majeure sur son comportement.
Un tuyau à paroi lisse classique-a une surface relativement continue. Lorsqu’il est plié ou comprimé, le matériau doit se déformer sur toute la zone de pliage.
Un tuyau ondulé fonctionne différemment.
Ses crêtes et vallées répétées créent une flexibilité géométrique supplémentaire. Au lieu de compter uniquement sur le matériau pour absorber le mouvement, la structure elle-même offre un espace pour une déformation contrôlée.
Cela peut faire une différence significative lorsque le tuyau doit s'adapter à un mouvement dans une zone de routage limitée.
Que se passe-t-il lorsque les composants bougent ?
Considérons un tuyau connecté entre deux composants automobiles.
Lorsque les deux composants restent dans des positions presque fixes, un tuyau droit ou formé classique peut suffire.
Mais si un composant bouge par rapport à l'autre, la distance et l'angle entre les points de connexion peuvent légèrement changer pendant le fonctionnement.
Un tuyau qui a peu de capacité à s'adapter à ce mouvement peut subir une flexion ou une traction supplémentaire au niveau des points de connexion.
Un mouvement répété peut être plus important qu’un seul grand mouvement. Les composants automobiles peuvent subir des milliers de cycles vibratoires et thermiques au cours de leur durée de vie.
Une structure ondulée confère au tuyau une flexibilité supplémentaire pour répondre à ces changements.
L'ondulation peut également aider au routage
Le bénéfice ne se limite pas au mouvement.
Certaines installations de flexibles automobiles nécessitent que le flexible traverse un espace restreint ou suive un chemin d'acheminement difficile à réaliser avec un composant rigide ou fortement formé.
Une structure ondulée peut offrir une plus grande flexibilité sur la longueur du tuyau, facilitant ainsi le positionnement du tuyau lors de l'installation.
Cela peut être particulièrement utile lorsqu'il y a un espace limité autour du moteur, du système d'admission, des composants de refroidissement ou d'autres pièces environnantes.
Cependant, plus de flexibilité ne signifie pas automatiquement un meilleur tuyau.
La géométrie de l'ondulation doit encore correspondre à l'application.
La forme de l’ondulation est importante
Pour un tuyau ondulé en silicone, la conception de l'ondulation peut influencer la façon dont le tuyau se plie, se comprime et reprend sa forme d'origine.
Les considérations importantes peuvent inclure :
Profondeur d'ondulation
Pas entre les ondulations
Diamètre du tuyau
Épaisseur de paroi
Longueur totale
Plage de pliage requise
Cotes de connexion
Température et pression de travail
Ces facteurs doivent être considérés ensemble.
Un tuyau conçu pour des mouvements répétés peut nécessiter une construction différente de celle qui nécessite uniquement une flexibilité supplémentaire lors de l'installation.
L’objectif n’est pas simplement de rendre le tuyau le plus flexible possible. Il s'agit de fournirflexibilité contrôlée tout en conservant les performances structurelles et d’étanchéité requises.
Là où les tuyaux ondulés en silicone ont du sens
La construction ondulée peut être envisagée lorsqu'un tuyau automobile doit s'adapter à des mouvements, des vibrations, des changements thermiques ou un chemin d'installation plus compliqué.
La construction exacte dépend de ce que transporte le tuyau et de la manière dont il est installé. La température, la pression, la compatibilité des fluides, la méthode de connexion et les composants environnants doivent tous être évalués avant de déterminer la conception finale du tuyau.
Pour cette raison, unTuyau ondulé en siliconene s'entend pas simplement comme un tuyau en silicone d'aspect-différent, mais comme une solution structurelle pour les applications où la construction conventionnelle à paroi lisse-peut ne pas offrir suffisamment de flexibilité.
Haidu fournit des solutions personnalisées de tuyaux en silicone pour automobiles avec des options pour différents diamètres, longueurs, conceptions d'ondulations, épaisseurs de paroi et structures de renforcement selon les exigences spécifiques des OEM et du marché secondaire.
